ストラクチャスキャンによる鉄筋探査
橋梁詳細調査投稿日:2020年7月7日
ストラクチャスキャン SIR-EZ HRによる詳細調査をご紹介します。
電磁波レーダー法による非破壊で鉄筋探査行うことができる本機器は現場環境に応じて比誘電率を補正する機能を有するため、比較的簡易に正確な探査を行うことが可能です。

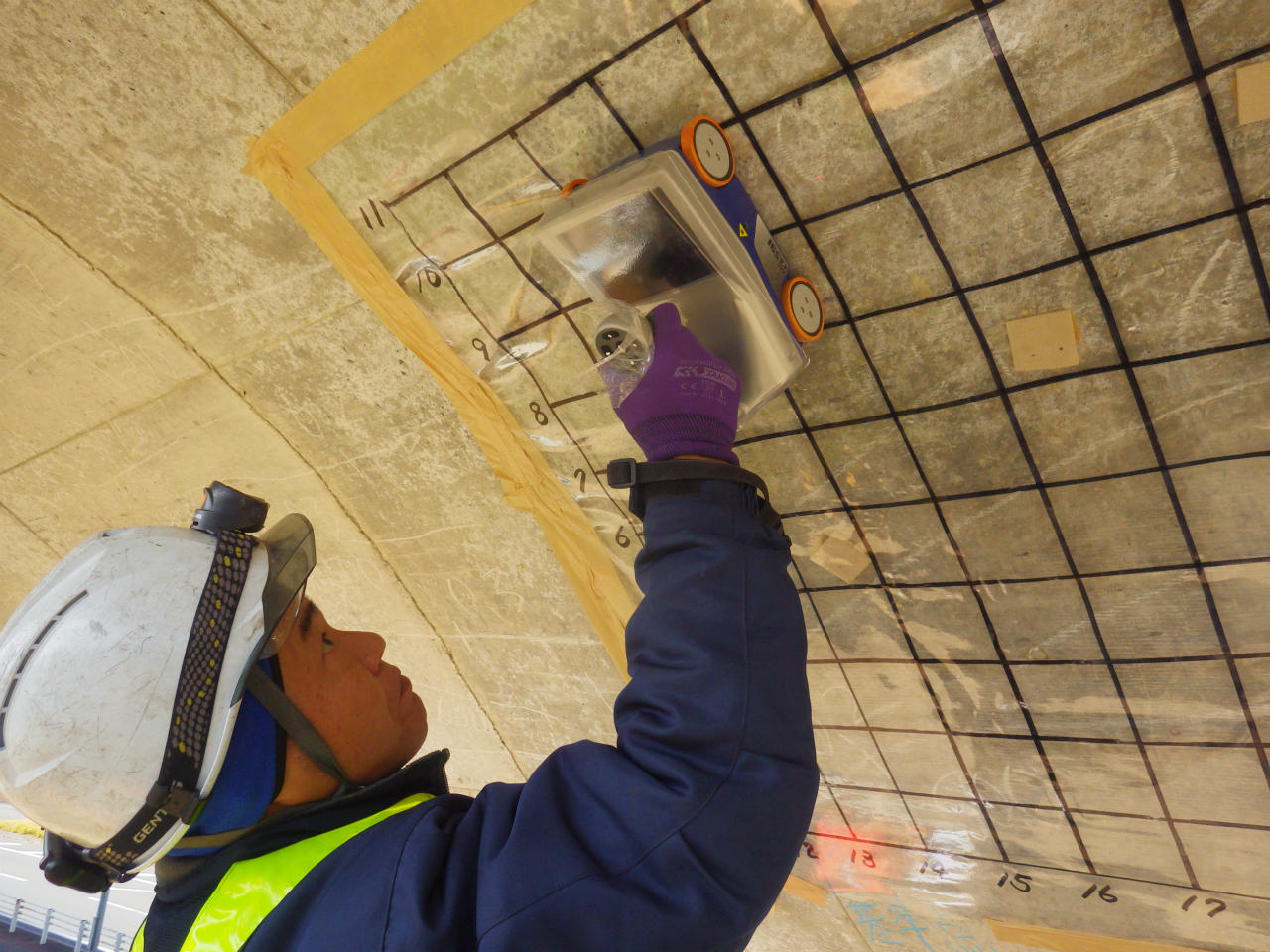

さらに、ご覧のようなグリッド状の走査データ採取により鋼材の3D可視化を行うことができます。
弊社では本機器を自社保有しております。橋梁点検時に急な追加調査が生じた場合などにも迅速に対応可能です。
また、点検データの蓋然性を保つために定期校正を確実に行っております。

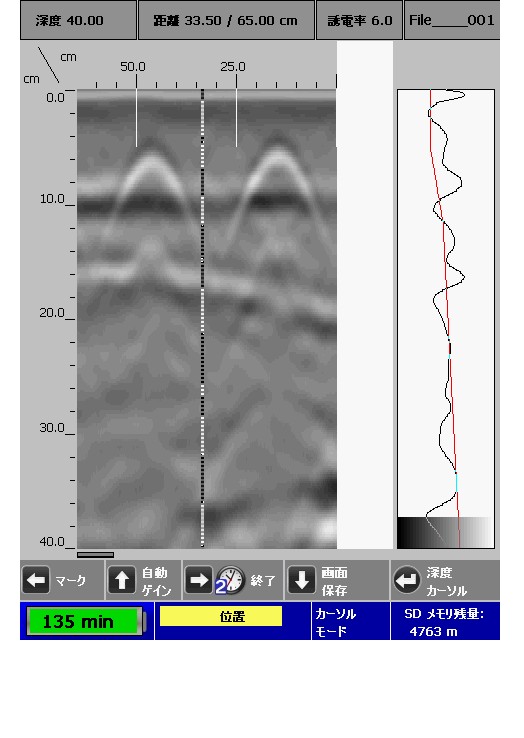

2Dでの探査波形から鉄筋位置を割り出し、かぶり深さと配筋状況を調査します。

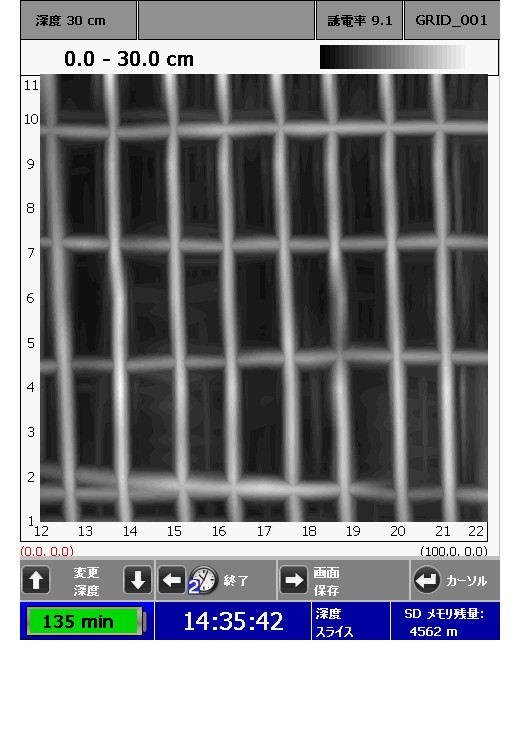

3D可視化によって、鋼材の配置が立体的に把握可能となります。
コンクリートに生じた劣化の原因推定や、耐震性能の診断、シース管の位置把握などに威力を発揮します。
プレゼンテーション用の資料として大変わかりやすいと多くのお客様にお褒めの言葉をいただいております。
